HALS-10NK用PG出力ユニット(148MHz)
LSK-10PG148
×
商品説明
テレビ共聴用地上デジタルヘッドアンプHALS-10U用のパイロット信号ユニットです。チャンネルユニットからの出力信号とパイロット信号を混合して出力します。パイロット信号の周波数は148MHz、246MHz、451.25MHzです。パイロット信号の最大出力レベルは100dBμVです。チャンネルユニットとセットでHALS-10NK本体に実装してご使用ください。(注意事項)パイロット信号ユニットをご使用になる場合、パイロット信号の両隣接チャンネルは原則として使用できません。(パイロット信号が148MHzの時、chC18、chC19、chC120は使用できません。)(パイロット信号が246MHzの時、chC26、chC27は使用できません。)(パイロット信号が451.25MHzの時、chC60、chC62は使用できません。)
商品スペック
| 項目 | 標準性能 | 備考 | ||||||
| 入出力インピーダンス(Ω) | 75 | |||||||
| 入出力VSWR | 2.0以下 | |||||||
| 出力周波数(MHz) | 148 | |||||||
| 最大出力レベル(dBμV) | 100以上 | |||||||
| 出力レベル調整範囲(dB) | 0、-10 | スイッチ切換 | ||||||
| 0～-10以上 | 連続可変 | |||||||
| スプリアス妨害比(dB) | -60以下 | |||||||
| 出力レベル安定度(dB) | ±1.0以内 | -20～+40℃ | ||||||
| 周波数偏差(kHz) | ±10以内 | |||||||
| 信号ON/OFF | スイッチにて切換可能 | |||||||
| 電源(DCV) | +12 | |||||||
| 消費電流(mA) | 60 | 最大 | ||||||
| 使用温度範囲(℃) | -20～+40 | HALS本体実装時 | ||||||

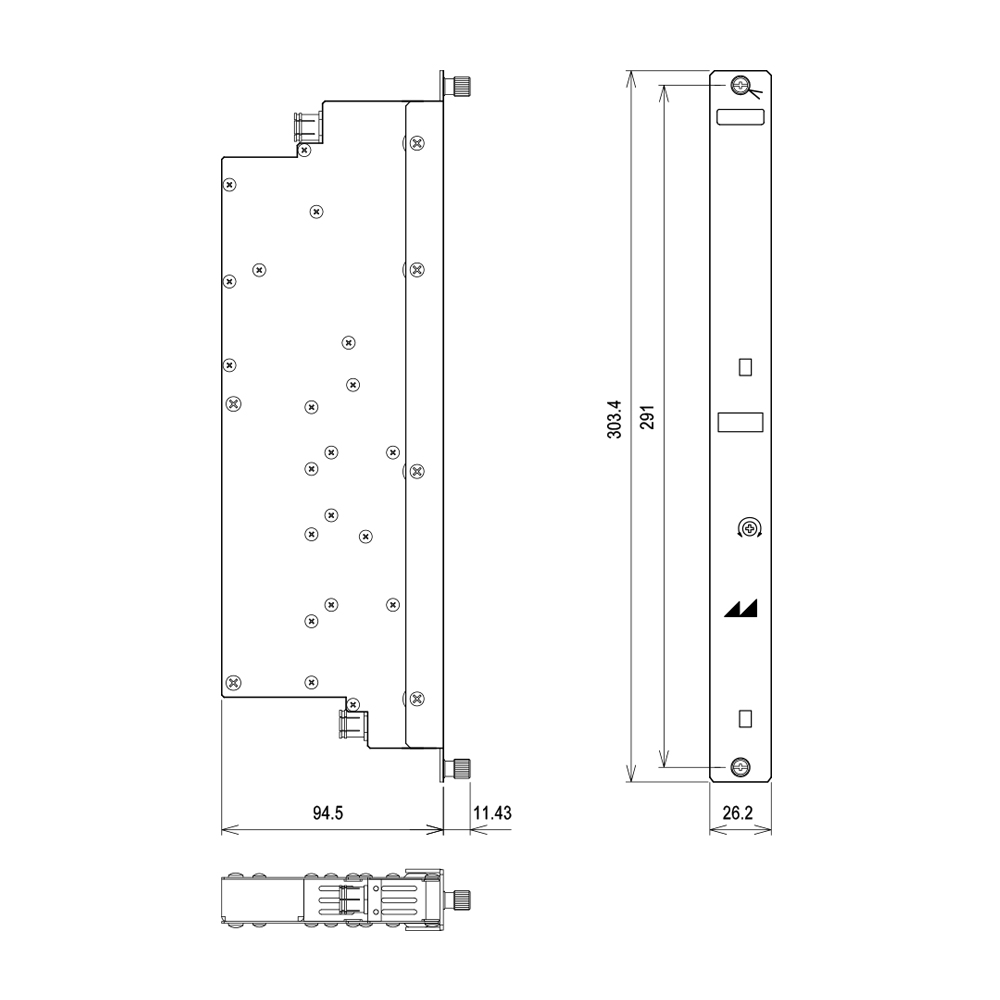

| 外形寸法(mm) | 27(W)×304(H)×95(D) | 突起物含まず | ||||||
| 質量(kg) | 0.6 | 最大 |
