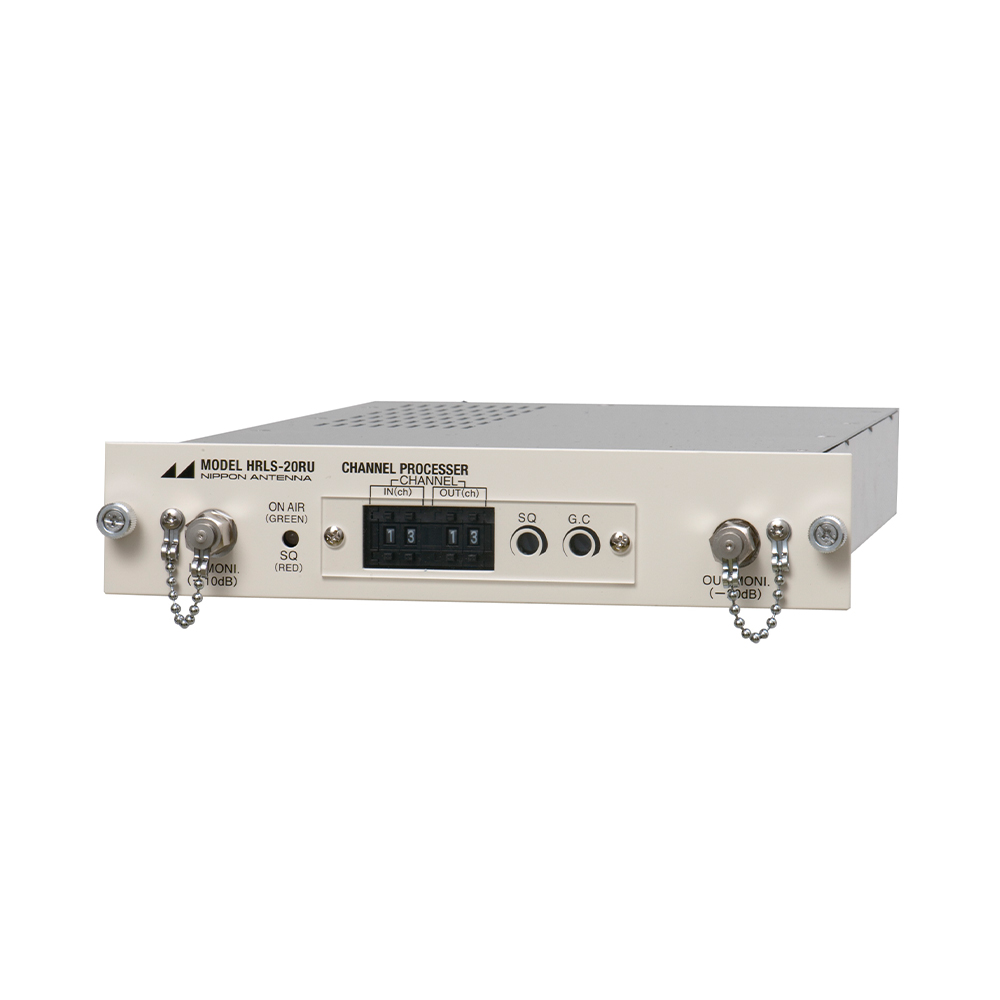

ハーフラック型単チャンネルアンプ(ch可変型U-U)
HRLS-20RU
×
商品説明
入力、出力チャンネル可変型です。出力CHはUHF(U13～U62)の内任意のチャンネルです。サブラックタイプチャンネル固定と1Uチャンネル可変を組み合わせ、低予算にてバックアップを考慮したシステムを構築可能です。ラックマウント型アクティブレベルセッターALS-３０U□PS□の外部分配･混合端子に接続することで、容易にバックアップ用予備機としての使用が可能です(最大２台まで接続可能)。ALS-３０U□PS□と組み合わせた際の混合出力レベルは１００dBμVとなります｡機器不具合アラームを接点出力電源不具合、スケルチ動作時、出力レベル異常時にアラーム信号を接点出力します。1Uサイズのシャーシに2台のユニットを取付けることができます。1台のユニットを取付ける場合に使用するブランクパネルもあります。
付属品
ACコード1本、予備ヒューズ1個商品スペック
| 項 目 | 性 能 | 備考 | ||||||
| 受信チャンネル | UHF 13～62ｃｈの内、任意のチャンネル | |||||||
| 送信チャンネル | UHF 13～62ｃｈの内、任意のチャンネル | |||||||
| 入出力インピーダンス(Ω) | 75 | |||||||
| 入力レベル範囲(dBμV) | 50～70※1 | 標準入力60dBμV | ||||||
| 最大出力レベル(dBμV) | 92 | |||||||
| 最大利得(dB) | 42以上 | |||||||
| 入出力VSWR | 2.0以下 | |||||||
| 出力レベル調整範囲(dB) | 0～-10以上 | 連続可変 | ||||||
| 帯域内偏差(dB) | 4.0以内 | fo±2.79MHz ※2 | ||||||
| スプリアス妨害比 | -50以下 | 10～770MHz | ||||||
| AGC特性 (dB) | ±1.5以内 | 標準入力±10dBに対して | ||||||
| 出力レベル安定度(dB) | ±1.5以内 | 0～+40℃ | ||||||
| スケルチ | 入力信号がない時に動作 | |||||||
| 周波数偏差(kHz) | ±20以内 | |||||||
| 入力モニター統合量(dB) | -10±1.5以内 | |||||||
| 出力モニター統合量(dB) | -20±1.5以内 | |||||||
| 接点出力 | 接続形式 | フォトカプラ絶縁オープンコレクタ正常：ショート 異常：オープン | TTLレベル | |||||
| 動作条件 | 電源電圧断、スケルチ、出力レベル | |||||||
| 使用可能電線範囲 | 単線：0.4mm(AWG26)～φ1.2mm(AWG16)より線：0.2m㎡(AWG24)～φ1.25m㎡(AWG16) | 剥き線長11mm | ||||||
| 不要放射(dBμV/m) | 34以下 | 3m法による | ||||||
| 耐雷性 | 入出力、電源端子とも±15kV(1.2×50μs)のサージ電圧に耐える | |||||||
| 電源(ACV) | 100 | 50/60MHz | ||||||
| 消費電力 (W) | 6 | |||||||
| 使用温度範囲(℃) | 0～+40 | 本体周囲温度 | ||||||
| 寸法(mm) | 43.7（Ｈ）×214.6(W)×350(D) | 突起物含まず | ||||||
| 質量(kg) | 3.0以下 | 最大 | ||||||
| *1 | 隣接チャンネル入力の場合、上下隣接チャンネルのレベル差±10dB以内 | |
| *2 | fo：各チャンネルの中心周波数+1/7MHz(オフセット) | |
| ※ | JCTEA STD-012-1.0 準拠 | |
| ※ | 本器は製品改良の為、予告なく仕様変更する事があります。 |
