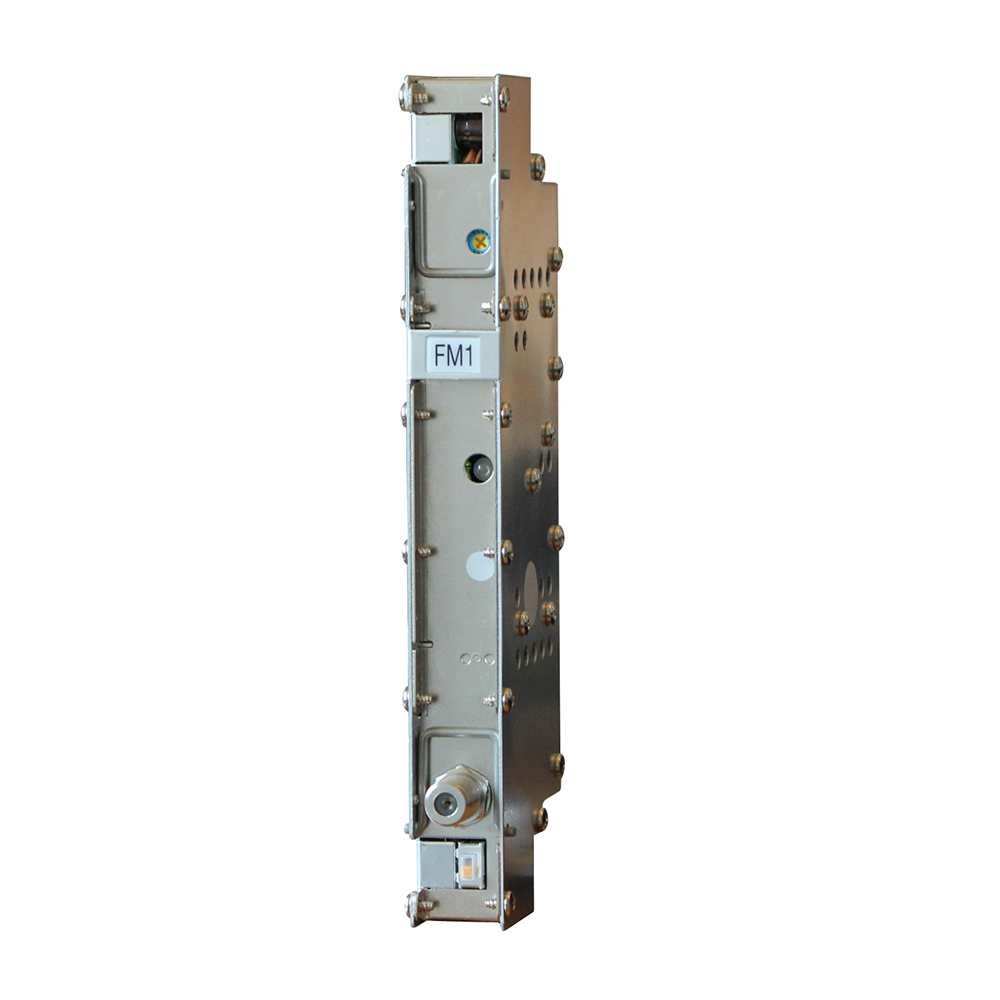

ALS-30S用FMユニット
LSU-FM1
×
商品説明
ALS-30U□・ALS-22U□シリーズのFMユニットです。 76MHz~86MHz
商品スペック
| 項目 | 性能 | 備考 |
| 周波数帯域〔MHz〕 | FM1またはFM2の指定 | FM1:76～86MHz、FM2:76～90MHz |
| 入出力インピーダンス〔Ω〕 | 75 | |
| 入力レベル範囲〔dBμV〕 | 50～70 | FM5波、標準入力60dBμV |
| 最大出力レベル〔dBμV〕 | 95 | FM5波入力時 |
| 最大利得〔dB〕 | 45以上 | |
| 入出力VSWR | 2.0以下 | |
| 入力レベル調整[ATT]〔dB〕 | 0，－10 | スイッチ切換 |
| 出力レベル調整範囲〔dB〕 | 0～－10以上 | 連続可変 |
| 帯域内偏差〔dBp-p〕 | 3.0以内 | |
| AGC特性〔dB〕 | ±1.5以内 | FM5波、標準入力±10dBに対して |
| 出力レベル安定度〔dB〕 | ±1.5以内 | －10～＋40℃ |
| スケルチ〔dBμV〕 | 40以下で動作 | 1波入力時 |
| 雑音指数〔dB〕 | 10以下 | 最大利得時 |
| 入力モニター結合量〔dB〕 | －10±1.5以内 | |
| 電源〔V〕 | DC１2 | |
| 消費電流〔mA〕 | 140 | 最大 |
| 外形寸法〔mm〕 | 174(H)×20(W)×58(D) | 突起物含まず |
| 質量〔kg〕 | 0.2 | 最大 |
