UHF用アクティブレベルセッター(3波用 FM対応)

ALS-22U3-FMﾛ

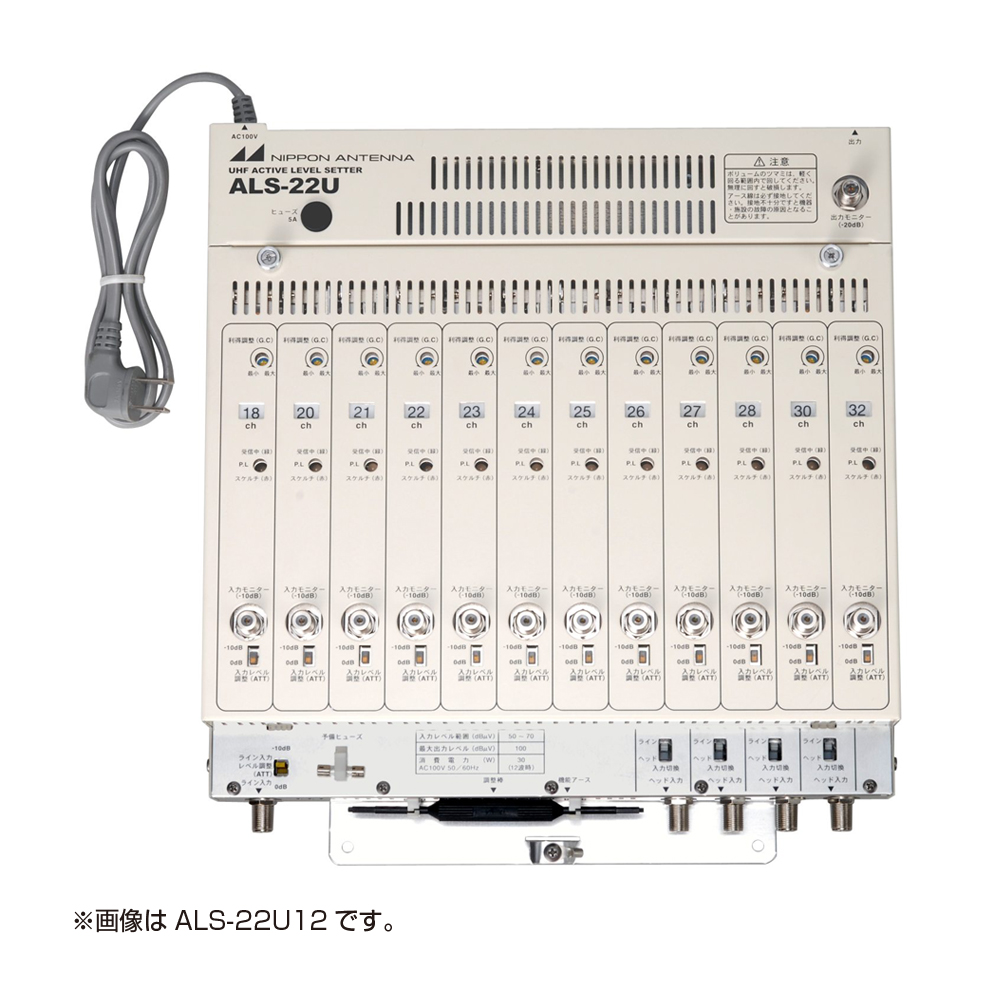

クリックすると画像を拡大できます。

商品コード：2027605

単位：個

JANコード：4962736276059

標準価格：オープン価格

地上デジタル放送波を受信し、各チャンネル間のレベル調整を行います。入力12波のうち4波はライン／ヘッド切換式です。各チャンネルごとに独立したユニット構造になっています。(増局ユニットは別売品、地上デジタル12波まで、FMユニット付きの場合は地上デジタル11波＋FM)AGC機能により出力レベルを一定に保ちます。(最大出力 100dBμV)

予備ヒューズ1個、ダミー抵抗(数量は仕様による)、調整棒1本、防水メタルキャップ4個

項目		性能		備考
		地上デジタル	FM
受信チャンネル		UHF　13～62chの内、　指定のチャンネル	FM1、またはFM2の　周波数指定*2	*1
送信チャンネル		受信チャンネルと同じ
入出力インピーダンス〔Ω〕		75		F型コネクター
入力レベル範囲〔ｄBμV〕		50～70*3	50～70（FM5波）	標準入力60ｄBμV
最大出力レベル〔ｄBμV〕		100	100（FM5波入力時）
最大利得〔ｄB〕		50以上
入出力VSWR		2．0以下
入力レベル調整〔ATT〕〔ｄB〕	ライン入力	0，－10		スイッチ切換
	chユニット	0，－10		スイッチ切換
出力レベル調整範囲〔ｄB〕		0～－10以上		連続可変
帯域内偏差〔ｄB〕		±2．0以内*4	3．0以内*5
AGC特性〔ｄB〕		±1．5以内		標準入力±10ｄBに対して
出力レベル安定度〔ｄB〕		±1．5以内		－10～＋40℃
スケルチ		入力信号がない時に動作	40ｄBμV以下で動作（1波入力時）
雑音指数〔ｄB〕		10以下		最大利得時
不要放射〔ｄBμV/m〕		34以下		3m法による
耐雷性〔kV〕		±15（1．2/50μs）		入出力、電源端子
電源〔V〕		AC100		50/60Hz
消費電力〔W〕		30以下		地上デジタル11波+FM
使用温度範囲〔℃〕		-10～+40		本体周囲温度
外形寸法〔mm〕		324（H)×294（W)×73（D)		突起物含まず
質量〔kg〕		6		最大
