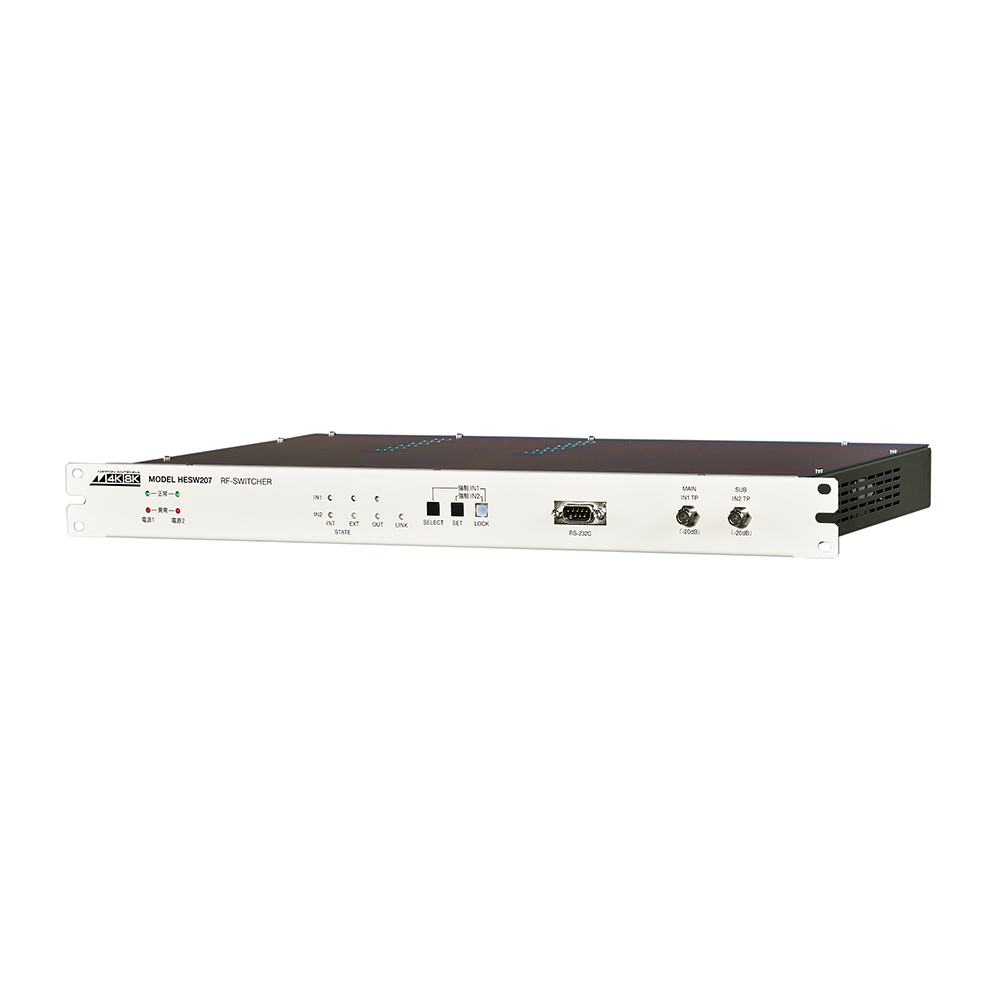

RF 自動信号切換器

HESW207

クリックすると画像を拡大できます。

商品コード：2183445

単位：個

在庫：ログインして表示する

JANコード：4962736834457

標準価格：¥1,794,000 (税込：¥1,973,400)

納入価格：ログインして表示する

仕様書を見る

1UラックマウントタイプのCATVシステム用RF信号切換器です。端子間アイソレーションが優れています。EIA、JISどちらのラックにも取付け可能です。入力信号検知による自動切換、スイッチによる手動切換、外部接点出力機器からの切換が可能です。入力信号の全電力検波型です。入力信号検知による自動切換時に入力信号の状態をSTATE LEDにてモニターできます。外部接点出力機器からの切換時に外部制御端子の状態をSTATE LEDにてモニターできます。入力信号検知による自動切換時に入力信号レベルが切換レベルを下回った場合、ALARMを出力します。外部接点出力機器からの極性を反転できます。IN1、IN2ともに、選択していない端子は内部で終端します。電源ユニットは冗長運転が可能です。電源の動作状態を前面、後面のLEDでそれぞれ確認できます。

自動切換時の基本動作
入力信号のIN2(外部制御端子のIN2)が正常で入力信号のIN1(外部制御端子のIN1)が異常の場合だけIN2を選択します。
それ以外の状態と電源故障時はIN1を選択します。入力信号検知、外部制御端子の両方を判定して自動切換することもできます。
伝送周波数帯域の上限周波数が3224MHzまで対応となっております。

取扱説明書(CD)、電源コード(2m) 1本、コードプランプ 1個、予備ヒューズ 1個

項目	性能				備考
伝送周波数帯域　〔MHz〕	10～770	770～1500	1500～2150	2150～3224
挿入損失　〔dB〕	3.0以下	4.0以下	5.0以下	6.0以下
端子間損失　〔dB〕	65以上	60以上	55以上	50以上
入力・出力リターンロス　〔dB〕	12以上	7.5以上
IN1　TP結合度　〔dB〕	-20±1.5以内	-20±3.0以内
IN2　TP結合度　〔dB〕	-20±1.5以内	-20±3.0以内
入力・出力インピーダンス　〔Ω〕	75				C15形　F型
ALARM端子	無電圧接点出力(DC30V 0.5A以下)
検知周波数　〔MHz〕	70～1500
検知レベル　〔dBμV〕	70～95
最大入力レベル　〔dBμV〕	105
切換時間　〔ms〕	約10(内部信号検出による自動切換時)
使用温度範囲　〔℃〕	-10～+40
電源ユニット	H-PSU12T1(専用電源)1又は2台 AC100V±10%				50/60Hz
保守用シリアルポート	RS-232C　D-SUB　9ピン(オス）
消費電力　〔W〕	4.5			電源1台時
	6			電源2台時
質量　〔kg〕	約3.7(電源1台)
	約0.4(電源ユニット、H-PSU12T1)
外形寸法　〔mm〕	44(H)×480(W)×300(D)				突起物含まず
●LAN仕様
項目	性能				備考
通信速度	1OBASE-T/100BASE-TX
コネクター	RJ-45
IPバージョン	IPV4(IPV6 非対応)
SNMP	バージョン		V1相当(一部V2)
	TRAP送信先		4件まで登録可
	Community Name Password		4件まで登録可
※　この製品は改良、性能向上のため意匠及び電気的特性を予告なく変更することがあります。
※　2台目の電源ユニットはオプションです。
※　この製品は日本国内専用です。
