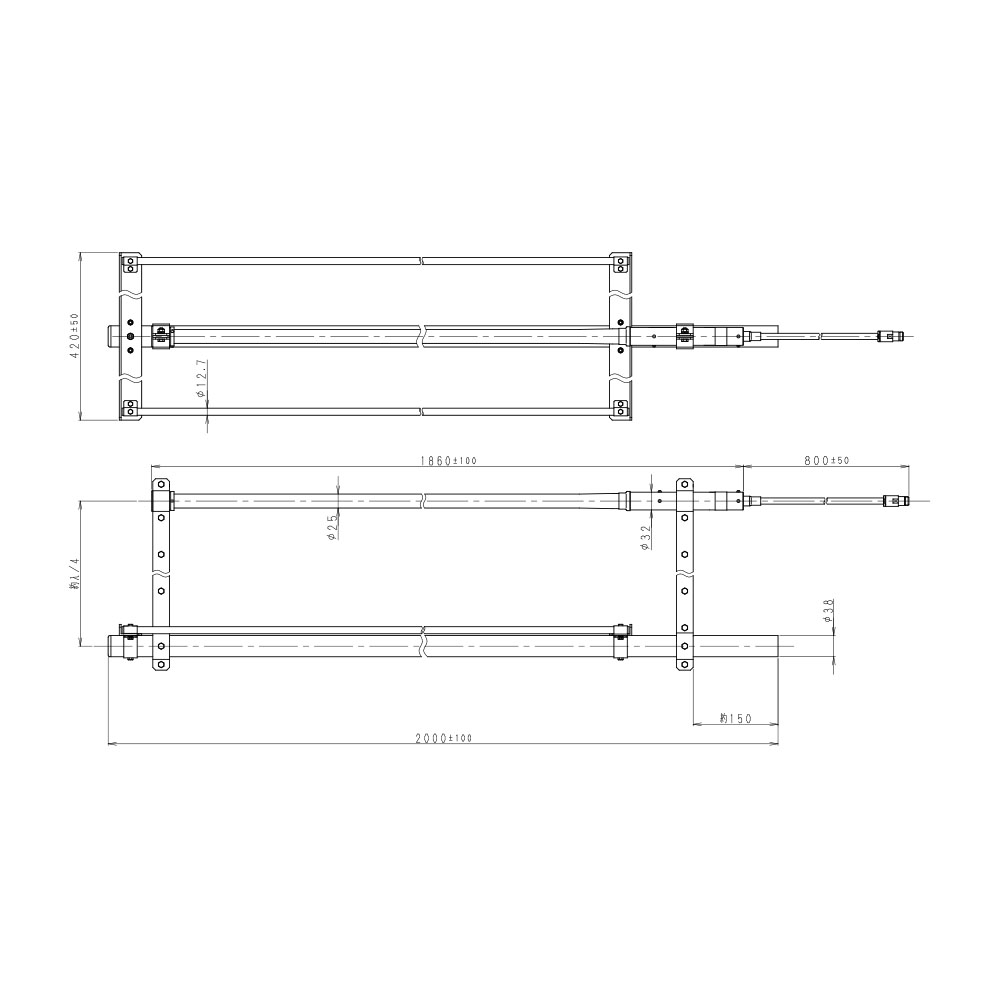

260MHz帯　反射素子付コーリニア型アンテナ

HGK-2501B1

×
  • 260MHz帯　反射素子付コーリニア型アンテナ

  • クリックすると画像を拡大できます。

  • slider img

商品コード：2401410

単位：個

在庫：ログインして表示する

標準価格：¥286,000 (税込：¥314,600)


納入価格：ログインして表示する


商品説明

・3段コーリニア型アンテナに反射素子を用いることで指向性を持たせたアンテナになります。
・F/B比が180°にて20dBとなるよう調整した商品です。
・アンテナ取付金具を選定される際には、以下の推奨金具一覧表をご参照ください。

商品スペック

仕様項目仕様内容
アンテナ型式反射素子付コーリニア型アンテナ
型名HGK-2501B1
用途固定局用　垂直偏波
使用周波数260～275MHz
入力インピーダンス公称　50Ω
VSWR1.5以下
利得〔標準値〕6.15dBi
指向性〔標準値〕E面半値幅：40°　H面半値幅：180°
前方対後方比〔標準値〕180°にて8dB
絶縁抵抗給電点にて乾燥時　DC500Vにて500MΩ以上
耐電圧給電点にて乾燥時　AC1000Ｖ1分間加え異常ないこと
給電部接栓N-J型
質量約9kg
受風面積約0.18㎡
最大受風荷重60m/secの時　約397N
耐風速最大瞬間風速にて　60m/sec
備考項目10,11は組立工程中の仕様とし　製品時は直流ショート
