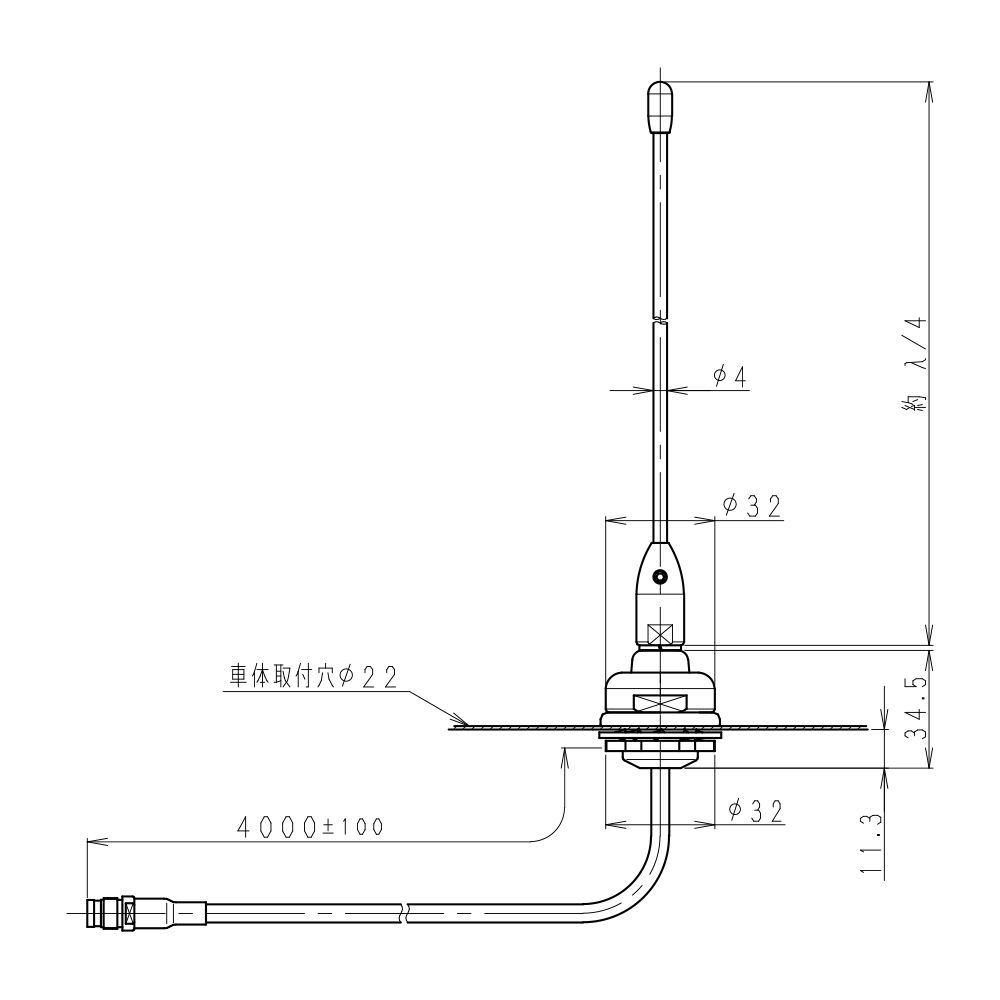

400MHz帯 車載用穴開け式アンテナ（3D-2V)
WH-450-84-09 f:310-330 (ｾｯﾄ）
_L.jpg)
商品コード：3200729
単位：式
在庫：×※販売終了品
納入価格：ログインして表示する
セット内容
| 商品名 | 個数 | 一言コメント |
|---|---|---|
|
ルーフトップ穴アケ基部
(WH-84-09ｷﾌﾞ)
|
1個 | ・穴あけ取付式の基台で、取付穴径Φ22mmの商品になりま… |
|
400MHz帯 車載用エレメント
(EL210)
|
1個 | ・400MHz帯λ/4エレメントです。使用基部は適合機種… |
この商品のバリエーション
帯域が異なる場合は下から選択してください。なおいずれにも該当しない場合は別途営業担当までご連絡ください。
_S.jpg)
-
WH-450-84-09 f:310-330 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
_S.jpg)
-
WH-450-84-09 f:330-350 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
_S.jpg)
-
WH-450-84-09 f:350-370 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
_S.jpg)
-
WH-450-84-09 f:370-390 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
_S.jpg)
-
WH-450-84-09 f:390-410 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
_S.jpg)
-
WH-450-84-09 f:410-430 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
_S.jpg)
-
WH-450-84-09 f:430-450 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
_S.jpg)
-
WH-450-84-09 f:450-470 (ｾｯﾄ）
標準価格：¥17,600 (税込：¥19,360)
-
商品説明
・穴あけ取付式のホイップアンテナです。3Dケーブル4mつきで、取付穴径Φ22mmに対応した商品です。
・保安基準に適合した豊富な商品ラインナップにより、取付場所に最適なアンテナを選択できます。
・無線機との接続は、通線しやすいアタッチメント方式になっておりますので、通線後アタッチメントコネクター(別売り)を取り付けて無線機と接続願います。
付属品
取扱説明書 1部商品スペック
| 仕様項目 | 仕様内容 |
| 型式 | 容量接地型 λ/4 ホイップアンテナ |
| 型名 | WH-450-NJ－09 |
| 用途 | 移動局車載用 |
| 使用周波数 | 330～470MHｚ内の－指定周波数 |
| 入力インピーダンス | 公称 50 Ω |
| VSWR | 中心周波数にて1．5以下 |
| 絶対利得 | 公称 2．15ｄB |
| 指向性 | 垂直偏波 水平面内公称無指向性 |
| 絶縁抵抗 | 給電点にて乾燥時 DC500Vにて500MΩ以上 |
| 耐電圧 | 給電点にて乾燥時 AC1000V1分間加え異常ないこと |
| 給電部接栓 | アタッチメントコネクタ |
| 給電ケーブル | 3D-LFV 4ｍ |
| 質量 | 約0.4ｋｇ |
| 取付方法 | 穴開け取付 |
| 取付場所 | ルーフトップ |
| 付属品取扱説明書 1部 | 備考車体取付穴 φ22ｍｍ |
