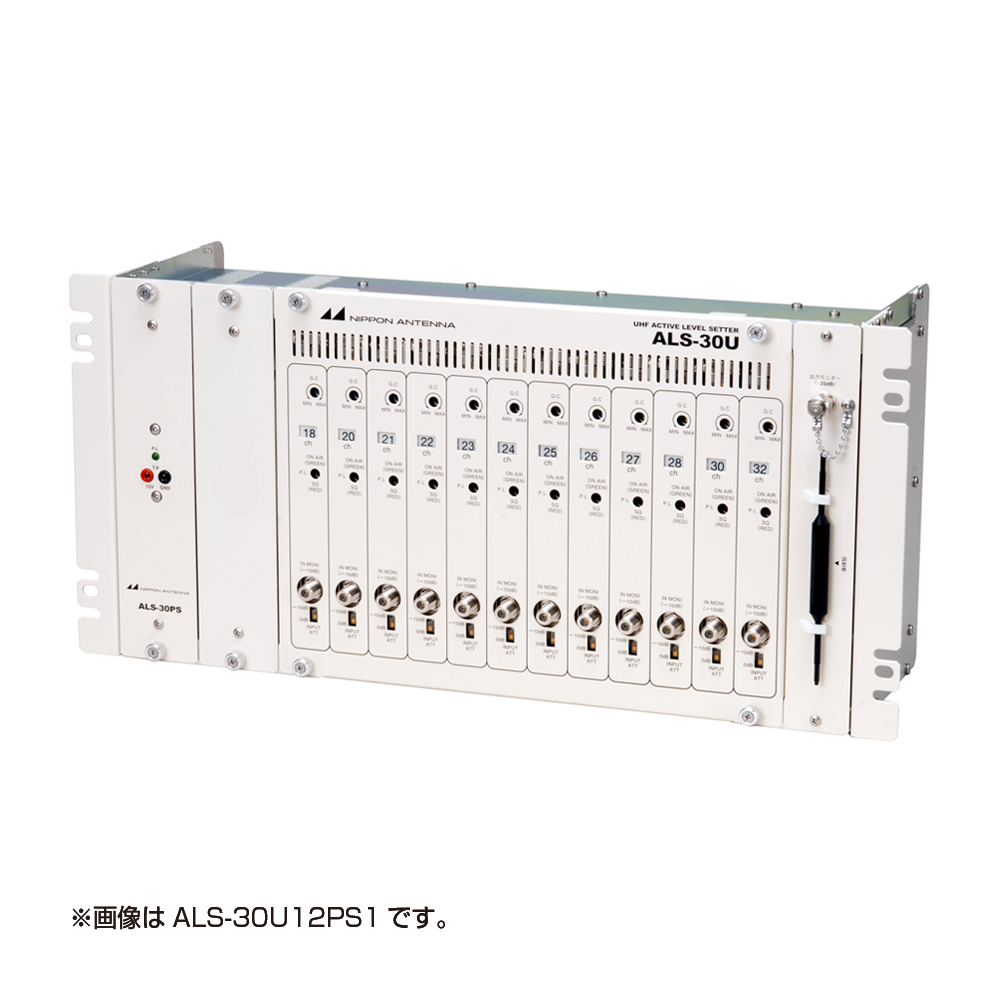

UHF用アクティブレベルセッター(10波用 電源ユニット1台)
ALS-30U10PS1
×
商品説明
地上デジタル放送波(10波)を受信し、各チャンネル間のレベル調整を行います。 AGC機能により出力レベルを一定に保ちます。(最大出力100dBμV) 各チャンネルごとに独立したユニット構造になっていますので、メンテナンス時のユニット交換や増局が容易です。(増局ユニット別売品、地上デジタル12波まで、FMユニット付の場合は地上デジタル11波+FM)入力1波はライン／ヘッド切換式ですので、県域放送波への対応が可能です。ビル・マンション等の共同受信施設での使用に最適です。外部入出力端子を装備。外部分配出力と外部混合入力を装備しているためバックアップ機器の入出力のために別途混合器や分配器を用意する必要がなく容易に接続が可能です。電源ユニットは2台の冗長運用ができますので信頼性の高いシステム構築が可能です。(本製品は電源ユニット1台仕様)電源ユニットは不具合時にアラーム信号を出力します。
付属品
ACコード(数量は仕様による)、予備ヒューズ(数量は仕様による)、ダミー抵抗(数量は仕様による)、調整棒1本、防水メタルキャップ4個商品スペック
| 項目 | 性能 | 備考 | ||||||
| 受信チャンネル | UHF指定のチャンネル | 最大12波 *1 | ||||||
| 送信チャンネル | 受信チャンネルと同じ | |||||||
| 入出力インピーダンス(Ω) | 75 | F型コネクター | ||||||
| 入力レベル範囲(dBμV) | 50～70*2 | 標準入力60dBμV | ||||||
| 最大出力レベル(dBμV) | 100 | |||||||
| 最大利得(dB) | 50以上 | |||||||
| 入出力VSWR | 2.0以下 | |||||||
| 入力レベル調整〔ATT〕(dB) | ライン入力 | 0、-10 | スイッチ切換 | |||||
| チャンネルユニット | 0、-10 | スイッチ切換 | ||||||
| 出力レベル調整範囲(dB) | 0～-10以上 | 連続可変 | ||||||
| 帯域内偏差(dB) | ±2.0以内 | fo±2.79MHz *3 | ||||||
| AGC特性(dB) | ±1.5以内 | 標準入力±10dBに対して | ||||||
| 出力レベル安定度(dB) | ±1.5以内 | 0～+40℃ | ||||||
| スケルチ | 入力信号がない時に動作 | |||||||
| 接点出力 | 接続形式 | フォトカプラ絶縁オープンコレクタ正常：ショート 異常：オープン | TTLレベル | |||||
| 動作条件 | 電源電圧断 | ALS-30PSにて | ||||||
| 使用可能電線範囲 | 単線：0.4mm(AWG26)～φ1.2mm(AWG16)より線：0.2mm(AWG24)～φ1.25m㎡(AWG16) | 剥き線長11mm | ||||||
| 雑音指数(dB) | 10以下 | 最大利得時 | ||||||
| 不要放射(dBμV/m) | 34以下 | 3m法による | ||||||
| 耐雷性 | 入出力、電源端子とも±15kV(1.2×50μs)のサージ電圧に耐える | |||||||
| 電源(ACV) | 100 | 50/60Hz | ||||||
| 消費電力(W) | 1電源時30以下、2電源時34以下 | 12波時 | ||||||
| 使用温度範囲(℃) | 0～+40 | 本体周囲温度 | ||||||
| 寸法(mm) | 221.5(H)×482.6(W)×151.5(D) | 突起物を含まず | ||||||
| 質量(kg) | 10以下 | 最大 | ||||||
| *1 | 12波のうち4波はライン/ヘッド切換式 |
| *2 | 隣接チャンネル入力の場合、上下隣接チャンネルとのレベル差±10dB以内 |
| *3 | fo：各チャンネルの中心周波数+1/7MHz(オフセット) |
