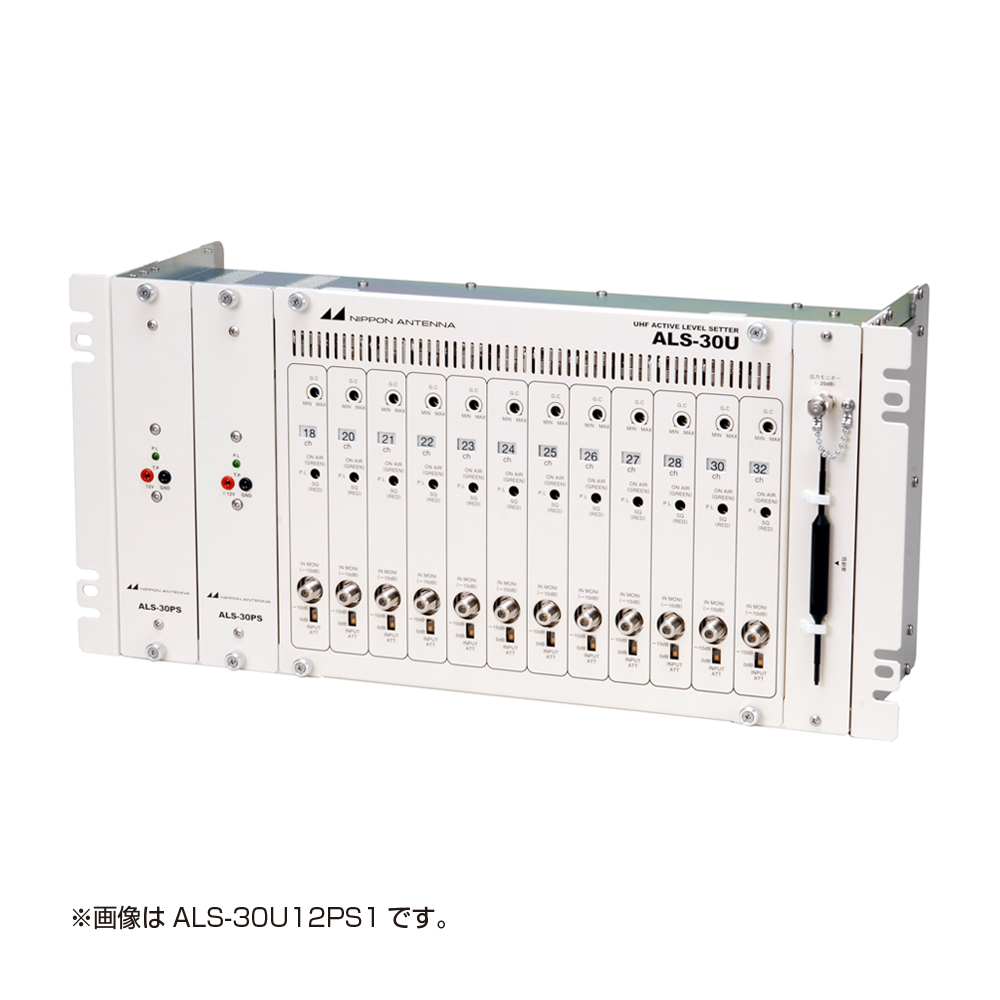

UHF用アクティブレベルセッター(9波用 電源ユニット1台 FM対応)
ALS-30U9PS1-FMﾛ
×
商品説明
地上デジタル放送波を受信し、各チャンネル間のレベル調整を行います。 AGC機能により出力レベルを一定に保ちます。(最大出力100dBμV) 各チャンネルごとに独立したユニット構造になっています。(増局ユニット別売品、地上デジタル12波まで、FMユニット付の場合は地上デジタル11波+FM)入力12波のうち4波はライン／ヘッド切換式です。外部入出力端子を装備。外部分配出力と外部混合入力を装備しています。電源ユニットは不具合時にアラーム信号を出力します。
付属品
ACコード(数量は仕様による)、予備ヒューズ(数量は仕様による)、ダミー抵抗(数量は仕様による)、調整棒1本、防水メタルキャップ4個商品スペック
| 項目 | 性能 | 備考 | ||||||
| 受信チャンネル | UHF指定のチャンネル | 最大12波 *1 | ||||||
| 送信チャンネル | 受信チャンネルと同じ | |||||||
| 入出力インピーダンス(Ω) | 75 | F型接栓 | ||||||
| 入力レベル範囲(dBμV) | 50～70*2 | 標準入力60dBμV | ||||||
| 最大出力レベル(dBμV) | 100 | |||||||
| 最大利得(dB) | 50以上 | |||||||
| 入出力VSWR | 2.0以下 | |||||||
| 入力レベル調整〔ATT〕(dB) | ライン入力 | 0、-10 | スイッチ切換 | |||||
| チャンネルユニット | 0、-10 | スイッチ切換 | ||||||
| 出力レベル調整範囲(dB) | 0～-10以上 | 連続可変 | ||||||
| 帯域内偏差(dB) | ±2.0以内 | fo±2.79MHz *3 | ||||||
| AGC特性(dB) | ±1.5以内 | 標準入力±10dBに対して | ||||||
| 出力レベル安定度(dB) | ±1.5以内 | 0～+40℃ | ||||||
| スケルチ | 入力信号がない時に動作 | |||||||
| 接点出力 | 接続形式 | フォトカプラ絶縁オープンコレクタ正常：ショート 異常：オープン | TTLレベル | |||||
| 動作条件 | 電源電圧断 | ALS-30PSにて | ||||||
| 使用可能電線範囲 | 単線：0.4mm(AWG26)～φ1.2mm(AWG16)より線：0.2m㎡(AWG24)～φ1.25m㎡(AWG16) | 剥き線長11mm | ||||||
| 雑音指数(dB) | 10以下 | 最大利得時 | ||||||
| 不要放射(dBμV/m) | 34以下 | 3m法による | ||||||
| 耐雷性 | 入出力、電源端子とも±15kV(1.2×50μs)のサージ電圧に耐える | |||||||
| 電源(ACV) | 100 | 50/60Hz | ||||||
| 消費電力(W) | 1電源時30以下、2電源時34以下 | 12波時 | ||||||
| 使用温度範囲(℃) | 0～+40 | 本体周囲温度 | ||||||
| 寸法(mm) | 221.5(H)×482.6(W)×151.5(D) | 突起物を含まず | ||||||
| 質量(kg) | 10以下 | 最大 | ||||||
| *1 | 12波のうち4波はライン/ヘッド切換式 |
| *2 | 隣接チャンネル入力の場合、上下隣接チャンネルとのレベル差±10dB以内 |
| *3 | fo：各チャンネルの中心周波数+1/7MHz(オフセット) |
